Monitor 7'' MVS SPLIT

Monitor Mistral MVS 7 SPLIT

MI-MVSM74AHD-SP

Monitor LCD MVS-M74AHD-SP SPLIT 7" to przede wszystkim:

• Obraz z 1 do 4 kamer - wejścia na 4 kamery umożliwiają wyświetlanie obrazu z jednej, drugiej, trzeciej i/lub czwartej kamery (możliwość podglądu ze wszystkich kamer jednocześnie - PODZIAŁ EKRANU).
• Rozdzielczość 1024 x 600px - obraz w jakości HD 720p zapewnia doskonały podgląd z podłączonej kamery (zwykle monitory samochodowe dostępne na rynku mają rozdzielczość maks. 800 x 460, a często jeszcze mniej)
• Zasilanie 12V-24V - umożliwia montaż niemal w każdym pojeździe
• Łatwa obsługa - intuicyjne menu, dobrze oznaczone przyciski, czytelna instrukcja w jęz. polskim oraz załączony do zestawu pilot umożliwiają bezproblemowe korzystanie z wszystkich funkcji monitora
• Szereg praktycznych funkcji: obraz normalny/odwrócony, ekranowe znaczniki odległości, automatyczny obraz z kamery wstecznej i in.

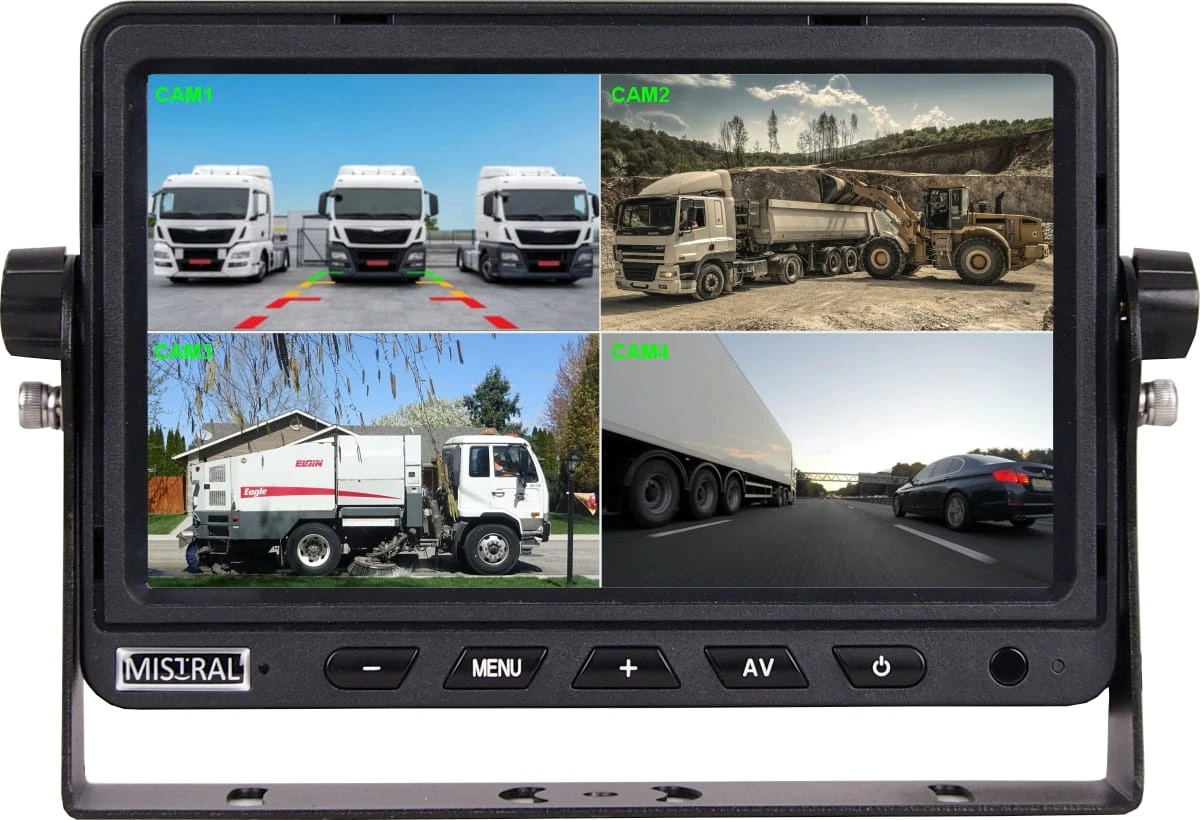

Monitor posiada funkcję dzielenia obrazu co jest bardzo przydatne podczas stosowania większej ilości kamer (do 4szt).

Tryby wyświetlania obrazu z kamer:

• Pełnoekranowy
• 2 Kanałowy (ułożenie wertykalne bądź horyzontalne)
• 3 kanałowy z 1 głównym
• 3 kanałowy (ułożenie wertykalne w takich samych proporcjach)
• 4 kanałowy (dwa wertykalne, dwa horyzontalne)
• 4 kanałowy w takich samych proporcjach

Szerokie zastosowanie:

Profesjonalny Monitor MVS 7'' SPLIT do zestawów cofania

Przystosowany do instalacji zarówno na 12V i 24V
WZMOCNIONE WYKONANIE OBUDOWY monitora oraz UNIWERSALNE ZASILANIE 12V/24V powodują że zestawy MVS (monitor razem z kamerami) z powodzeniem mogą być stosowane w: samochodach ciężarowych TIR, maszynach budowlanych, maszynach rolniczych, autobusach, autokarach, śmieciarkach, kamperach oraz innych pojazdach przemysłowych.

Montaż

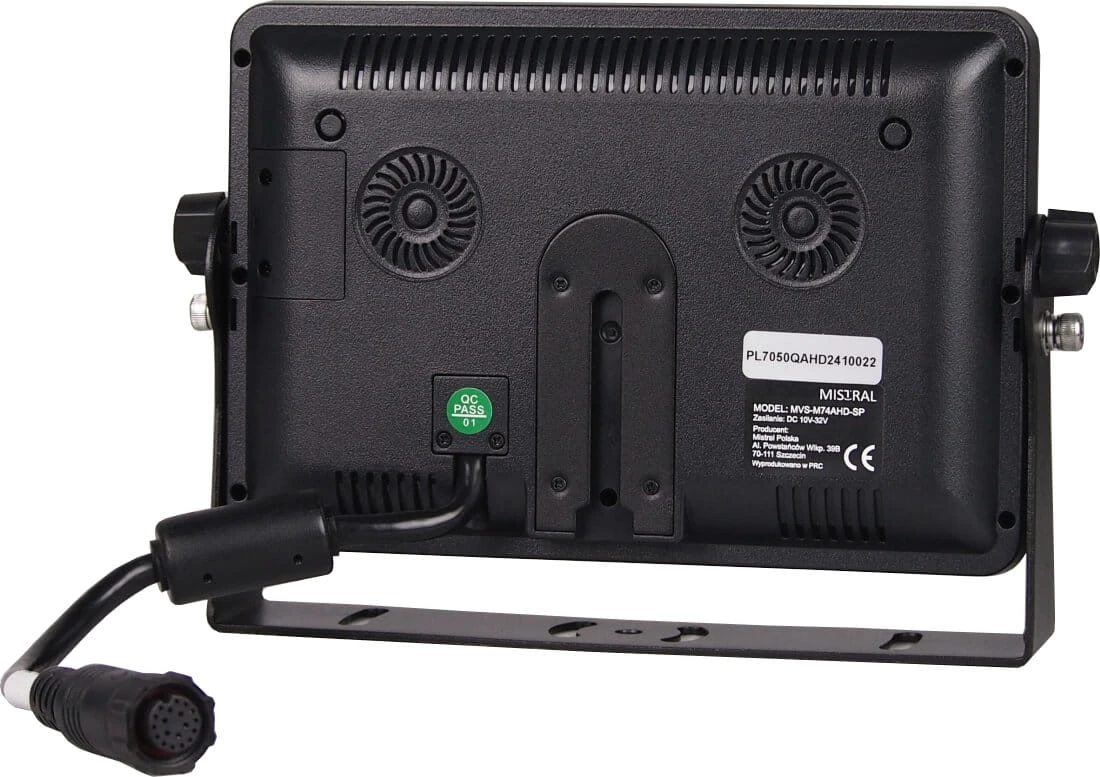

Do zestawu monitora MVS-M72AHD dołączony jest przewód zasilająco-sygnałowy. Przewód ten instalowany jest zawsze w pobliżu monitora.

1. Wtyk przewodu wielopinowy łączymy z odpowiadającym mu wtykiem wielopinowym monitora.
2. Przewody zasilające i sygnałowe podłączamy do zespołu bezpieczników tj.:
   • - zasilanie 12-24V (czerwony) podłączamy np. do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu,
   • - masa (GND) (czarny) podłączamy np. w wolne punkty masowe,
   • - przewód/-dy TRIGGER CAM - wzbudzanie obrazu z kamery, po podaniu odpowiedniego sygnału (np. obraz z kamery wstecznej CAM 2 wymaga podłączenia przewodu CAM 2 TRIGGER do przekaźnika światła wstecznego lub bezpiecznika światła wstecznego).

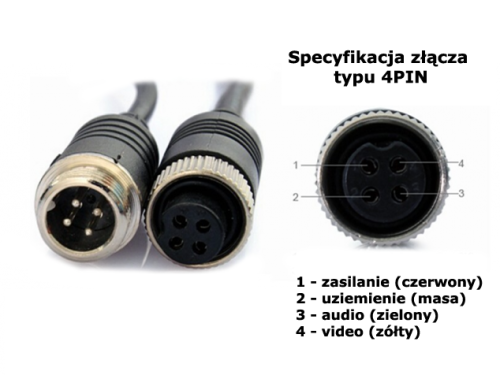

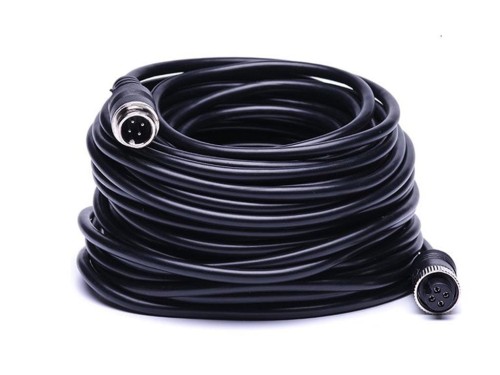

3. Wtyki CAM1, CAM2, CAM3, CAM4 - wtyki 4-PIN służące do podłączenia kamery/kamer wizyjnych za pośrednictwem przewodów połączeniowych. Jest to połączenie zasilające, sygnałowe jednocześnie. Kamera nie wymaga dodatkowego zasilania np. ze światła wstecznego.

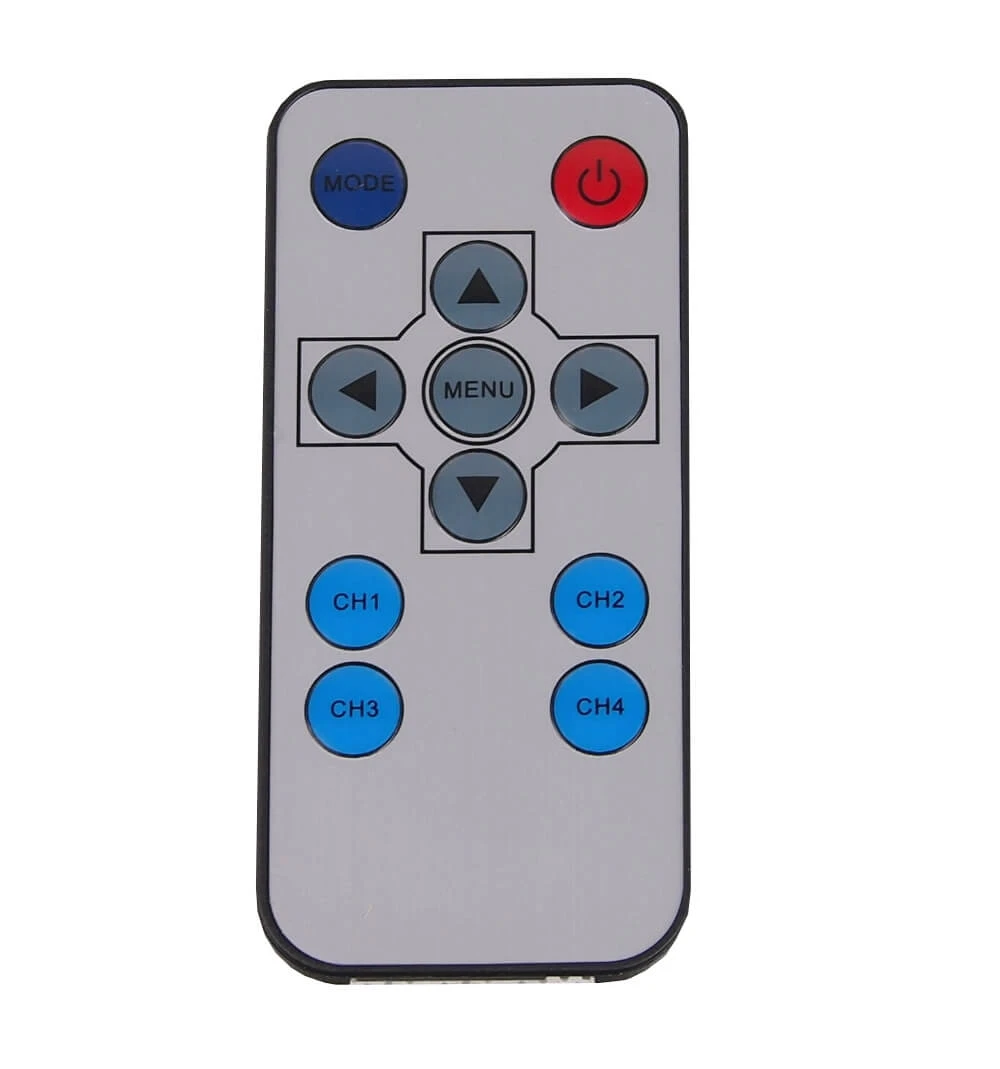

Zaletą monitora jest prosty montaż oraz obsługa, a przede wszystkim zwiększenie bezpieczeństwa pracy kierowcy oraz przewożonych ładunków w trakcie manewrów. Monitor cechuje szybkość reakcji i wyświetlanie obrazu w czasie rzeczywistym bez opóźnień. Urządzenie można obsługiwać za pomocą przycisków na obudowie urządzenia lub za pomocą wygodnego, niewielkiego pilota.

specyfikacja techniczna

Seria MVS AHD
Model MVSM74AHD-SP

Obraz

Funkcje

Trwałość i zasilanie
